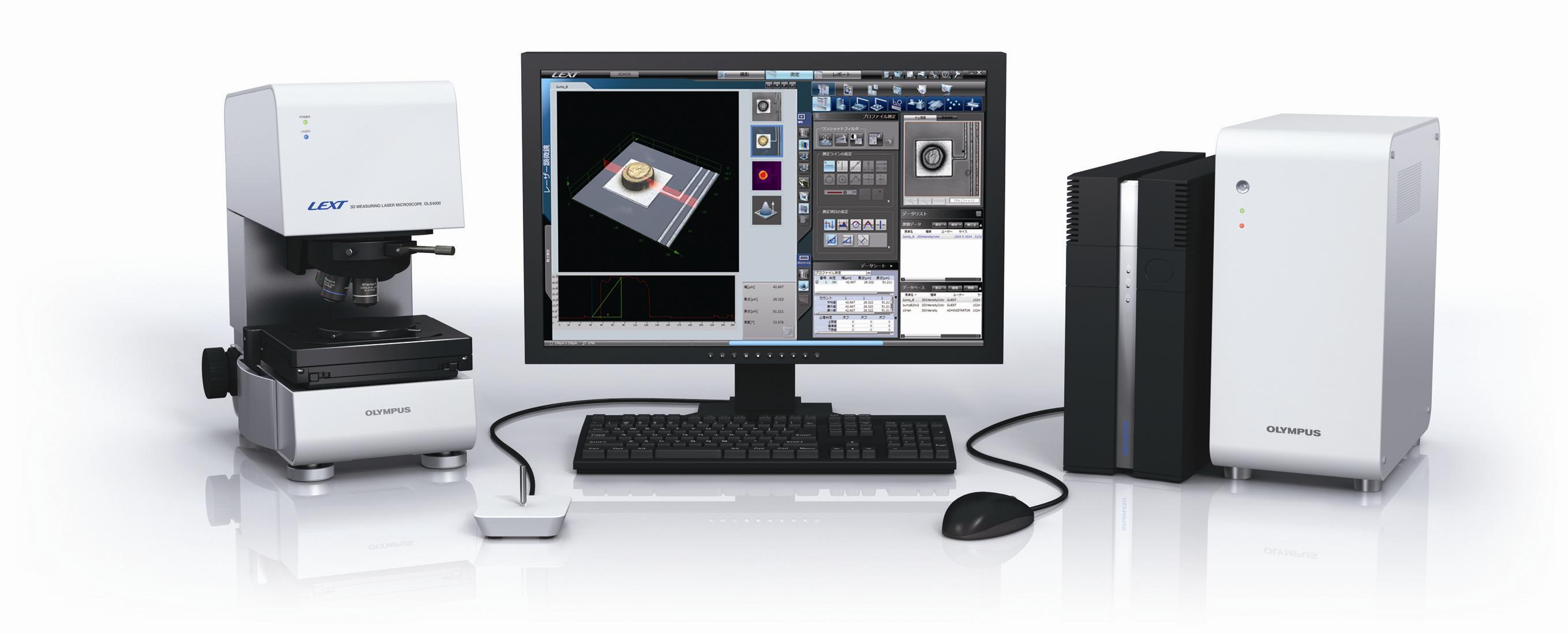

中文名称:共聚焦显微镜

型号规格:OLS4000

负责人:王久洪

E-mail:jhw@mail.xjtu.edu.cn

生产厂商:奥林巴斯/日本

机器状态:正常

对外服务:

联系电话:2983399513

所在地点:

设备预约

主要性能指标:

*☆激光自动聚焦,对焦快速而精确; *自动六孔物镜换镜转盘,可配套多种物镜; *100x100 mm 超声波电动载物台,可实现最多500幅图像自动拼图; *5×、10×、及20×、50×和100×的405nm专用复消色差物镜; *水平方向分辨率可达0.12μm,Z轴方向分辨率达0.01μm; *激光可以实现激光共焦、激光共焦微分干涉等观察方式; *激光光源为405nm半导体激光器,安全等级CLASS2; *普通光源为3W 高亮LED光源; *激光图像感应装置为Photo multiplier(光电倍增管); *主机具有自动防震功能,不需搭配防震台使用; *“一键”拍摄功能,只一个按键即可自动拍摄照片; *丰富的2D/3D图像显示方式,3D图像通过鼠标操控可自由旋转和放大; *自动报告生成功能; *数字图像的边缘及对比增强、滤波、剖面校正、快速傅立叶变换等; *可以实现对倾斜的样品校正水平; *可以实现长度、高度、面积、体积、粗糙度、膜厚、颗粒等多种测量;

主要功能:

主要功能: 1、微观二维形态图像(2-D Morphologic)获取以405nm短波长半导体激光为光源,通过显微镜内高精度扫描装置对样品表面的二维扫描,获得水平分辨率高达0.12μm的表面显微图像,同时 通过CCD采集彩色图像信息,合成高分辨率真彩 色形态(Morphologic)图像。目前,OLYMPUS采用独家开发的MEMS(微机电)工艺制造的扫描系统,不仅寿命很长,而且精度更加可靠。 2、微观三维形态图像(3-D Morphologic)获取通过显微镜高精度步进马达驱动和0.8nm光栅控制的聚焦装置,运用共聚焦技术(Confocal),逐层获取样品各个二维图像和焦面的纵向空间坐标。经计算机处理,将各个焦平面的显微图像叠加,获得样品表面的三维真实形态(近似SEM扫描电镜的Morphologic图像)。 3、微观三维轮廓与地形图像(3-D Profile,3-D Topography)获取将扫描获得的样品表面各个点的三维空间坐标经计算机处理后,可获得垂直分辨率0.01μm的三维轮廓图像(近似三维表面形貌仪的图像)和三维地形图像(近似AFM 原子力显微镜的图像)。 4、多种测量功能可以测量亚微米级的线宽、面积、体积、台阶、线与面粗糙度、透明膜厚,几何参数等测量数据。可作为高精度测量设备,符合国际计量追溯体系(ISO)。附加金相插件,可做金相分析。 5、OLS4000具备常规显微镜的功能,多种观察方法:BF,DIC。可升级到原子力显微镜(AFM)。 应用领域 1、材料科学新材料研发,缺陷分析,失效分析,传统金相分析。在材料行业中,定位于最高端的金相显微镜,具有分辨率高、制样要求、同时可以做3D分析等优势,同时由于可以增加热台和金相分析软件,基本可以涵盖高端金相的应用要求。 2、摩擦学、腐蚀等表面工程磨痕的体积测量,粗糙度测量,表面形貌,腐蚀以及亚微米表面工程后的表面形貌。 3、MEMS微米和亚微米级部件的尺寸测量(深度测量最适合范围:0.05μm到3mm,线宽测量最适合范围1μm-1.5mm),各种工艺(显影、刻蚀、金属化、CVD、PVD、CMP等)后表面形貌观察,缺陷分析,透光膜厚测量(最适合范围1.0mm-1.0μm)。 4、半导体/LCD各种工艺(显影、刻蚀、金属化、CVD、PVD、CMP等)后表面形貌观察,缺陷分析非接触型的线宽,台阶深度等测量,及GOLD BUMP的高度与表面粗糙度。 5、精密机械部件,电子器件微米和亚微米级部件的尺寸测量,各种表面处理、焊接工艺后的表面形貌观察,缺陷分析,颗粒分析。 6、高精密PCB制造 1) 激光钻孔的孔径测量(亚微米到微米),粗糙度,形貌观察, 2) 铜线高度(2-3μm),线宽(10-20μm或更细), 3) 基板表面粗糙度,三维形貌。 7、化学薄膜(高分子等)厚度测量、膜表面粗糙度测量。
